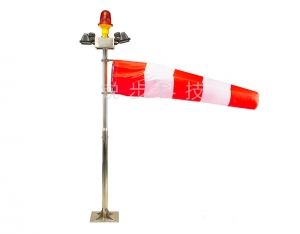

RH-WDI-R 机场风向标
RH-WDI-R 机场风向标能指示最终进近和起飞的风向，而对风速可作出一般的指示，根据ICAO规定每个机场必须至少 设置一个风向标。它的安装位置选择保证不受附近物体或旋翼吹起的气流的干扰，必须保障至少200米外的飞机上能清晰辨认。
产品简介
RH-WDI-R 机场风向标能指示最终进近和起飞的风向，而对风速可作出一般的指示，根据ICAO规定每个机场必须至少设置一个风向标。它的安装位置选择保证不受附近物体或旋翼吹起的气流的干扰，必须保障至少200米外的飞机上能清晰辨认。
产品描述
● RH-WDI-R 机场风向标为照明型风向标，是各类机场观测风力和风向的标志物，可在白天和夜间使用；
● 在最顶部安装了一盏LED光源红色障碍灯，在夜间为飞行员提供障碍物提示；
● 顶部两旁安装了2只150W卤钨灯具（或4个LED-10W 的泛光灯）在夜间为风袋提供照明；
● 在标杆上部安装了一个轻重量不锈钢风袋框架和一个可 360度水平方向的轴承旋转机构；
● 在风袋框架上安装了一个风袋，（风袋为耐腐蚀、耐高温 的尼龙防雨材料制成,抗UV性能好，使用寿命长。颜色为红（橙）白相间，分为五段，起始段为红（橙）色。）
根据标杆的总高不同风袋尺寸分为三种：
1#口径直径为300mm，小端走径为150mm，长为1.2m；
2#口径直径为600mm，小端走径为300mm，长为2.4m；
3#口径直径为900mm，小端走径为450mm，长为3.6m。
风袋的选配方式：3.5米以下选用1#风袋；4米～6米
一般选用2#风袋，高度大于6米的风向标可以选用3#风袋。
● 标杆支架及基础部分：均为SUS304不锈钢材料制造。风向标志总高可为1.5m、2.5m、3.5m 、4m、5m 、6m、7m或根据需要；当总高大于9米时，为了增加稳固性可配装拉线。型号选配参考产品列表。
● 本产品的供电采用AC220V/50HZ。（可根据需要也可采用6.6A供电方式）。
设计规范
● 产品符合美国联邦航空局（FAA）的咨询通告AC150/5345-27C，L-806及国际民航组织（ICAO）机场设计手册第四部分的规范。
● 最大设计风速为260km/h，但风速过高或紫外线强度过高的地区将会缩短风袋的使用寿命。底部接线，提供2.5mm2导线端子。
安装指导
● 把风袋套在风袋框架上，把魔术贴贴牢，同时应检查风袋框架与转动机构的连接是否牢固，应保证风袋框的两个固定爪牢固，螺栓紧固（风袋需每年更换一次） ；
● 把风向标按照产品安装说明图示连接好，检查风袋的旋转情况，如果有卡死现象，应向旋转轴承加注润滑剂 （油）；
● 然后将导线按照产品安装说明中线路要求连接，并检查灯具的工作情况是否正常；

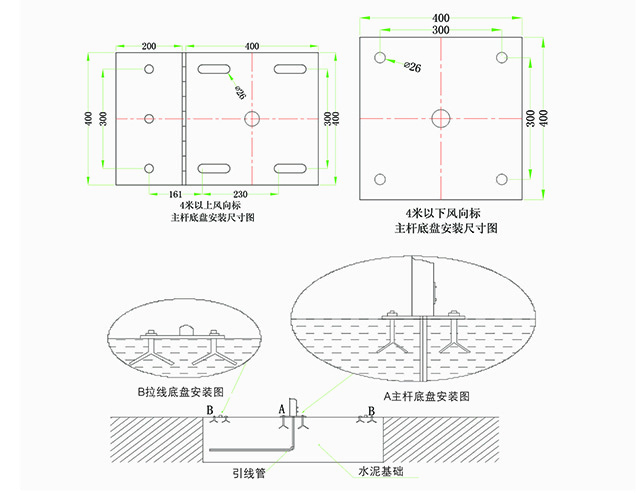

● 确定无误后即可将风向标通过4个M16的螺钉固定在混凝土基础上。再检查安装支架的垂直度，如果发现有倾斜应进行调整；
● 高度≥6米的风向标安装底盘带有铰链，以方便安装与维护。在安装时可以先固定铰链副底盘再竖直主杆可以节省安装时间（风向标总体需每半年检查一次） 。

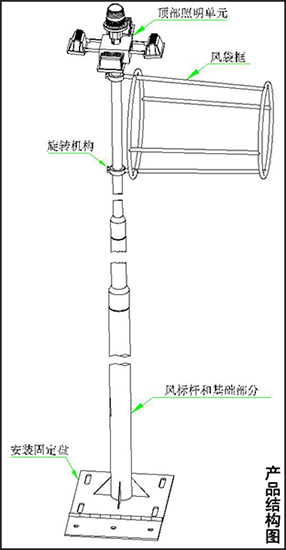

产品结构图
