航空障碍灯如何走线
时间:2016-07-14来源:深圳市锐步科技有限公司:www.szruibu.com浏览次数:3319打印
航空障碍灯如何走线,是在挑选安装航空障碍灯之前需要提前做好的准备工作,依据楼层建筑物设计图纸所设计安装的航空障碍灯安装点,从而进行航空障碍灯预埋线,也就是航空障碍灯走线。
以单栋楼楼高163米为例示意航空障碍灯走线:
航空障碍灯设计安装高度为:
1. 163米处安装高光强航空障碍灯,白色可变光强;
2. 118米处安装中光强A型航空障碍灯,白色可变光强;
3. 73米处安装中光强B型航空障碍灯,红色闪光;
4. 控制方式配置航空障碍灯控制器,控制灯具的同步闪烁和工作。
航空障碍灯走线示意:
1. 灯具本身自带线为四芯(RVV4*1.0)电缆线;
2. 航空障碍灯控制器依照设计图纸设计安装,室内障碍灯控制器需要将光控探头正确引出室外感受光照变化。控制器接电源线通电,用一根四芯电缆线接障碍灯控制器从楼下走楼顶上,给灯具进行走线;
3. 考虑到楼层需要安装三层航空障碍灯,因此需要两个分线盒将从控制器走出来的四芯电缆线分线给三个安装灯具的楼层;
4. 预埋线管可采用普通家用自来水管的PVC水管即可(只适合障碍灯灯具预埋走线的情况);
5. 从控制器出来的四芯电缆线一直到第一处航空障碍灯安装位置(楼高73米处),连接分线盒,将四芯电缆线分成两条,一条继续往上走线,一条给这一层的航空障碍灯连接通电和接通信号线,以此类推;
6. 航空障碍灯信号线和电源线以及接地线都包括在控制器出来的四芯电缆线上,不需要再单独走线连接灯具信号线。主体从下往上需要一根电缆线即可完成航空障碍灯的电源供电和信号线的连接。

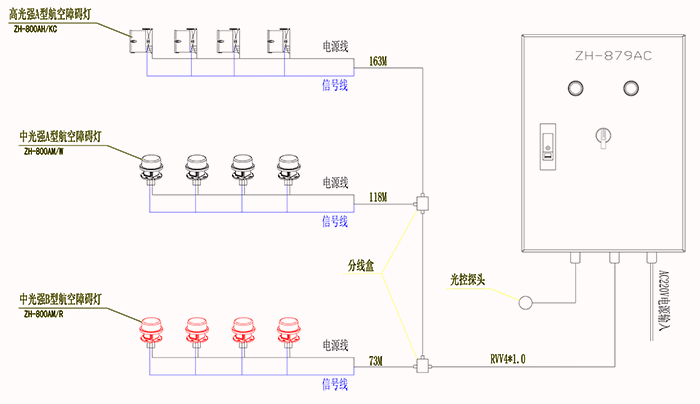

7. 航空障碍灯楼层走线示意图如下:
